Система предназначена для обеспечения равномерной выработки ресурса кондиционеров, поддержания заданных климатических условий, с возможностью оповещения об аварии.

СИСТЕМА РОТАЦИИ И РЕЗЕРВИРОВАНИЯ «БУРР-1М, БИС-1М»

Система предназначена для обеспечения ротации и резервирования в комплексе из нескольких кондиционеров (сплит-систем), использующих ИК пульты управления. Система состоит из базового блока БУРР-1М и исполнительных блоков БИС-1М, по одному на каждый кондиционер. Комплекс может включать до 15 кондиционеров, объединенных в две или три группы. Исполнительные устройства БИС-1М посредством ИК-излучателей осуществляют включение и выключение кондиционеров по команде базового блока БУРР-1М. Команды передаются по радиоканалу на расстояние до 50 м. Могут быть реализованы различные варианты ротации и резервирования групп кондиционеров. Все настройки выполняются с помощью интерактивного меню базового блока БУРР-1М.

Достоинствами системы являются:

Назначение блока ротации кондиционера

Схема включения блока ротации

Для обеспечения стандартных климатических параметров в серверных устанавливается кондиционер. Одно устройство не может гарантировать бесперебойное охлаждение дата-центра. На случай поломки и сервисного обслуживания необходима резервная мощность. Монтаж двух и больше кондиционеров обеспечивает надежную защиту от перегрева дорогостоящего оборудования. Сплит-системы функционируют поочередно, включаясь через определенный промежуток времени. Последовательность их работы контролирует ротационный блок управления кондиционером.

Статья в тему:  Где заправить кондиционер в гродно

Автоматическое устройство исключает необходимость вмешательства человека. Согласователь работы кондиционеров включает и выключает их через равные промежутки времени. Процедура осуществляется изменением подачи напряжения. Система управления снабжена тремя датчиками температуры: один устанавливается в комнате, два других распределяются между внутренними модулями кондиционеров. Поочередная работа установок способствует равномерному износу и распределению нагрузки.

Назначение блока согласования:

Аварийный термостат (ОПЦИЯ)

1. Контроль температуры от перегрева

2. Включение всех имеющихся кондиционеров в серверной не зависимо от блока ротации

3. Аварийный термостат контролирует температуру не зависимо от блока ротации, в настройках выставляется максимальный предел температуры перехода в нормальный режим.

4. Контакты внешнего термостата размыкаются при повышении температуры в помещении до уровня, после которого происходит включение всех кондиционеров.

5. При достижении охлаждения помещения ниже уровня максимальной температуры, контакты термостата снова замыкаются и прибор, переходит в штатный режим ротации.

Ротация, с передачей данных по ИК и радиоканалу

Многие руководители предприятий для поддержания необходимой температуры лабораторий и серверных применяют бытовые кондиционеры. Это связано с достаточно высокой стоимостью специализированной техники, предназначенной для охлаждения воздуха в таких помещениях. Для экономии электроэнергии, повышения отказоустойчивости бытовой климатической техники, а также для обеспечения бесперебойного функционирования охлаждения, очень часто применяется схемы резервирования и попеременного переключения кондиционеров, выполненные на основе модулей ротации БУРР и БИС.

Статья в тему:  Как установить кондиционер на уаз патриот

База работает в комплекте с исполнительными модулями БИС, установленными по одному на каждое устройство, которых может быть 15. База БУРР оснащена собственным датчиком температуры, на основании данных которого и происходит диагностика работы климатической техники. Принцип его работы заключается в переключении подачи электропитания на определенную группу устройств охлаждения.

Команды, разрешающие или запрещающие подачу электроэнергии, с базового модуля передаются на исполнительные, по радиоканалу. Дальность между исполнительными модулями может составлять 50 м, а они передают команды на кондиционер, посредством ИК канала. Программирование действий ИК излучателей, на включение или выключение определенных климатических приборов осуществляется на базовом модуле. Перед первым пуском «базы», при помощи панели ввода данных устанавливаются предельные величины температуры в помещении.

Совет:
Следует понимать, что для эксплуатации систем ротации БУРР и БИС, все устройства для охлаждения воздуха, должны быть оборудованы ИК приемниками.

Такая система дает возможность реализации различных вариантов попеременного использования климатической техники, которая может состоять как из двух, так и из трех групп. Устройство ротации кондиционеров, выполненное на основе модулей БУРР и БИС, дает возможность:

  1. Мгновенного ввода в эксплуатацию резервной климатической техники. В случае отказа основной группы или нарушение ее нормальной работы происходит резкое повышение температуры в помещении. Именно на это и реагирует базовый модуль, давая команду подключения резерва.
  2. Подключение дополнительной группы климатической техники, при недостатке производительности основной.
  3. Эффективного переключения нескольких групп кондиционеров, для выработки ими одинакового ресурса. Частота переключений между группами определяется пользователем.
Статья в тему:  Как почистить кондиционер на хендай гетц

Применение приборов БУРР и БИС позволяет автоматически прекращать подачу напряжения на кондиционеры, и передавать в общую сеть команды «Авария» или «Пожар». Основным достоинством использования БУРР и БИС является:

Применение блоков ротации для переключения функционирующих устройств охлаждения воздуха с резервной климатической техникой, дает возможность существенно продлить их ресурс благодаря равномерному вводу в эксплуатацию и контролю над температурными показателями.

Сравнение устройств ротации

По питанию

По питанию2+

ИК канал

ИК каналдо 8++

блоки согласования, сухие контактыдо 3++

блоки согласования, сухие контактыдо 3++

Управляющий блок ротации БУРР-1M

Блок управления кондиционерами БУРР работает в комплекте с исполнительными модулями БИС, которые устанавливаются по одному на каждый кондиционер, их может быть до 15. Блок БУРР оснащен собственным датчиком температуры, на основании данных которого и происходит диагностика работы климатической техники. Принцип его работы заключается во включение или выключение определенной группы устройств охлаждения. Команды, включающие или отключающие оборудование, с базового блока передаются на исполнительные по радиоканалу. Расстояние между исполнительными блоками может достигать 50 м, но возникает возможность некорректной работы из-за наложения помех от стороннего радиоэлектронного оборудования, поэтому рекомендовано сократить расстояние до минимально возможного, с целью получения стабильного сигнала. Эти блоки передают сигналы на кондиционер, посредством ИК канала. Программирование действий ИК излучателей на включение или выключение определенных климатических приборов осуществляется с помощью базового модуля. Перед первым запуском «базы», с помощью панели ввода данных устанавливаются предельные величины температуры в помещении.

Статья в тему:  Как разобрать пульт от кондиционера lg

Согласователь работы кондиционеров позволяет мгновенно ввести в эксплуатацию резервную климатическую технику. В случае отказа основного кондиционера или нарушение его нормальной работы происходит резкое повышение температуры в серверной. Именно это и служит сигналом для базового блока, и он выдает команду на подключение резерва. Также подключение дополнительной группы климатической техники происходит, при недостатке производительности основной. Блок управления эффективно перераспределяет нагрузку между нескольких групп кондиционеров, для обеспечения выработки ими одинакового моторесурса. Продолжительность наработки до переключения между группами определяется пользователем самостоятельно. Применение приборов БУРР и БИС позволяет автоматически отключать сплит-системы, и передавать в общую сеть команды «Авария» или «Пожар».

Достоинства использования БУРР и БИС:

Блок управления БУРР не обязательно монтировать в том же помещении, его можно установить в смежном. Применение блоков ротации для обеспечения одинаковой наработки основных и резервных сплит-систем, дает возможность существенно продлить их ресурс благодаря равномерному вводу в эксплуатацию и контролю температуры в обслуживаемом помещении.

Оборудование для ротации и резервирования — купить в Иркутске

Для того, чтобы приобрести согласователи работы кондиционеров, зимние комплекты, кондиционеры для серверных помещений в Иркутске, правильно подобрать оборудование и сделать расчет обратитесь к специалистам, нашей компании:

Тел.: 8 (3952) 990-118
Тел.: 8 (950) 123-23-70
E-mail: aquasystem38@mail.ru

Статья в тему:  Как снять радиатор кондиционера форд фокус 3

Адрес:
г. Иркутск,
ул. Академическая, 3а, офис 3

Телефоны:
Тел.: 8 (3952) 990-118
Тел.: 8 (950) 123-23-70

Решения для серверных

Такое понимание, как система ротации кондиционеров, а именно поочередная работа кондиционеров или включение в режиме аварии, хорошо знакома там, где есть серверные или специальные помещения, где требуется постоянное поддержание заданной температуры. Из-за нарушения температурного режима в таких помещениях последствия могут быть самыми плачевными: от выхода из строя дорогого оборудования в серверных помещениях, до потери поголовья в инкубаторных комнатах. Электронные компоненты, представленные в нашем разделе, помогают избежать нарушения температурных режимов как в серверных помещениях, так и в остальных других специализированных помещениях. У нас представлены самые различные решения, которые непременно подойдут для каждой конкретной задачи поддержания температуры в помещении. Например, при сбое в работе одного кондиционера, контроллер сразу же выполнит включение резервной климатической установки, а также может выдать световое, звуковое и даже GSM оповещение администраторам. Итак, ниже представлены различные решения для серверных и других помещений.

Система ротации кондиционеров БУРР/БИС

Довольно известная система управления работы кондиционеров на сегодняшний день с одним базовым блоком под названием БУРР-1 и несколькими исполнительными блоками БИС-1. Данная система ротации может управлять двумя или тремя группами кондиционеров, а количество подключаемых кондиционеров составляет от 2 до 15 единиц. Система управления кондиционерами БУРР/БИС может обеспечивать равномерную выработку ресурса климатических систем, поддержание заданной температуры, осуществляет переключение на резервную группу оборудования при отказе или недостаточной мощности основной группы, оповещение пользователей, в том числе по пожарным и охранным шлейфам. Непосредственное управление кондиционерами системой БУРР и БИС производится ИК командой, имитирующей ИК-канал пульта.

Статья в тему:  Как заставить соседа перевесить кондиционер

Система управления кондиционерами М-20

Простейшая, но надежная и недорогая система управления резервным кондиционером для его автоматического включения при аварии или недостаточной мощности основной климатической системы. Индивидуальная настройка температурного параметра позволяет достичь конкретную температуру в помещении. К системе ротации М-20 возможно опциональное подключение светового или звукового оповещателя для незамедлительного извещения администраторов о переходе кондиционеров в резервный режим. Контроллер М-20 имеет разъем для DIN рейки, что делает его монтаж абсолютно простым и понятным. Поддерживает оборудование электрической мощностью до 2500 Ватт (кодиционеры 07-18 моделей). При проведении сервисного обслуживания кондиционеров системы управления не теряют настроек и никоем образом не мешают проведению обслуживания.

В нашей компании возможна покупка и монтаж систем ротации!

Система управления кондиционерами Е-20

Электронный контроллер управления кондиционером Е-20 с цифровым табло отображения температуры в помещении.

Основные функции и возможности:

Специалисты компании Экстраклимат готовы оказать необходимые консультации по применению систем ротации кондиционеров, а также осуществить профессиональный монтаж!

GSM оповещатель нарушения температурного режима

Помимо установки специальных контроллеров для управления работы кондиционеров в серверных, винных комнатах и других специальных помещений, пользователь хочет вовремя знать о происходящих нарушениях работы кондиционеров и температуры. Для этого возможно оснастить системы ротации звуковыми или световыми оповещателями, но самый современный и удобный на сегодняшний день вариант – это GSM оповещение с помощью SMS или телефонного звонка. Мобильный телефон практически всегда с нами, поэтому мы можем мгновенно узнавать о сбое работы климатических систем и изменениях температурного режима. Конечно, системы ротации кондиционеров сделают свое правильное дело, но и резервная техника может дать сбой. Обо все этом оповестит GSM оповещатель. И уже в такой неприятной ситуации может вмешаться человек и принять необходимые меры. Наши специалисты непременно рекомендуют устанавливать вместе с системами ротации кондиционеров GSM оповещатели!

Статья в тему:  Как работает напольный кондиционер ballu

Сезонный переключатель СП-102

Сезонный переключатель призван автоматически управлять нагревательными элементами мощностью до 1500 ватт. Логика работ проста: при понижении окружающей температуры до +7 градусов, сезонный переключатель автоматически включает нагрузку, которая сохраняется до тех пор, пока температура снова не поднимется до порога включения плюс 2 градуса.

По желанию заказчика порог температур может программироваться в любое другое значение. По своей сути, сезонный переключатель – это терморегулятор, выполненный во влагозащищенном корпусе, настроенный по параметрам и готовый к работе с момента подачи на него 220 вольт.

Вопросы и ответы

Датчик температуры устанавливается в обслуживаемом помещении. При этом, естественно появляется погрешность за счет потери уровня сигнала при передаче на значительное расстояние. Однако она не столь значительна, и ее достаточно легко учесть в настройках системы.

Блоки ротации применяют для всех систем резервирования – по схемам N+1 и kN (N – номинальное число кондиционеров).

Конечно можно, однако разницу в их производительности следует учитывать при составлении управляющей программы. Кроме того, нужно быть уверенным, что любое устройство системы способно принимать управляющие сигналы и реагировать на них.

Безусловно. В любом случае вывести его из обслуживания блоком ротации можно, просто отменив в управляющей программе его регистрацию.

Достаточно объединить кондиционеры в группы и использовать для них те же алгоритмы, что и для индивидуальных устройств. Единственный, требующий решения вопрос – определение состояния отдельных кондиционеров в группе.

Статья в тему:  Как снять радиатор кондиционера форд фокус 3

Монтаж сплит-систем в серверной

Шаг №1

Шаг №2

Шаг №3

Это Daikin. Техника более чем надёжная. Со своими задачами справится, тем более мощность блоков подобрана таким образом, чтобы производительность хотя бы одного превышала пиковые значения по требуемой мощности на 30%, т.е. никогда не выходил кондиционер на максимальную мощность.

Ну а дальше — просто не забывать своевременно проводить обслуживание кондиционера. Особенно учитывая напряжённый режим работы: круглосуточный. Загрязнённый теплообменник способен снизить КПД за счёт потери коэффициента теплоотдачи на 50 и более процентов! Одетая в «шубу» из пыли медь попросту не отведёт теплоту, не позволит фреону испариться и в обратный контур уйдёт фреон в жидком состоянии, что может вызвать гидроудар и попросту убить компрессор.

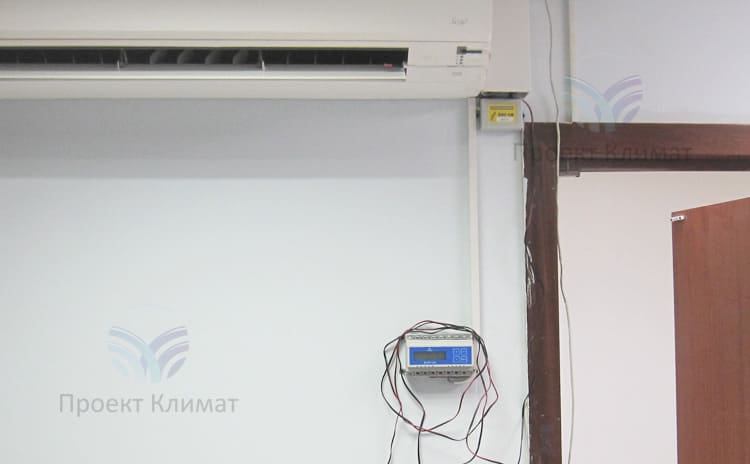

Монтаж блока ротации кондиционеров

Содержание страницы:

Мы живем в мире, где вся информация доступна круглые сутки, она легко и быстро ищется, так как хранится в серверных комнатах, где мощные компьютеры работают без остановки. Такая техника требует особого ухода, а самое главное, она должна работать только в прохладном помещении. Микроклимат в серверной комнате нужно поддерживать особенным образом. Чтобы избежать сбоев, рекомендуется устанавливать не один, а два или группу кондиционеров. Они объединяются в одну систему и включаются в работу по очереди. Это позволяет обеспечить постоянство параметров воздушной среды и минимизировать риск выхода климатической техники из строя. Даже если один из кондиционеров перестает справляться со своими функциями, включится резервная копия.

Статья в тему:  Какой toshiba кондиционер дует вверх

Основные функции блока ротации

Установка двух или более кондиционеров в серверных комнатах необходимы, так как мощные компьютеры, установленные в них, нуждаются в соблюдении определенных параметров температуры и влажности. Иначе они не смогут функционировать эффективно. В серверных комнатах температура должна быть постоянно прохладной, чтобы компьютеры не отключались. Основные требования, которые предъявляются к воздушной среде таких помещений:

Поддержанию таких параметров возможно благодаря установке мощных кондиционеров, которые работают без остановки. А чтобы это осуществить в них устанавливают специальной прибор – блок ротации. Его главная задача – это чередование работы кондиционеров в заданном временном интервале, так как одно устройство не может работать круглые сутки. Согласователь позволяет функционировать кондиционерам поочередно, включаясь через определенное время, такая работа равномерно распределяет нагрузку между кондиционерами и позволяет обеспечивать заданный температурный режим в серверных комнатах. А если температура в помещение будет очень высокой, блок ротации включит сразу оба кондиционера. Это устройство помогает предотвратить поломку компьютеров в серверных и создает условия для постоянного функционирования и решения всех серверных задач.

Особенности установки

Модуль ротации нужно устанавливать над сплит-системой или же на одном из блоков на специальную самоклеящуюся прокладку. В области входа направляющих жалюзи необходимо установить датчик температуры именно в этом месте он определяет поток воздуха, а при его отсутствии, сообщит о неисправности системы. Помимо этого устанавливается еще один датчик, его фиксируют на стене в серверной на ровном расстоянии от блока сплит-системы.

Статья в тему:  Как установить кондиционер на уаз патриот

Также при монтаже согласователя специалист должен выполнить следующие действия:

Виды резервирования

Холодное резервирование

При данном виде резервирования только часть кондиционеров находится в работе. Остальные блоки сплит-системы включаются в работу вручную например, при авариях. Отключение других устройств также выполняется в ручном режиме. Основные преимущества такой системы – простота эксплуатации и невысокая стоимость обслуживания.

Горячее резервирование

При данном виде резервирования: ввод в работу резервных блоков осуществляется автоматически, они находятся в дежурном режиме, получая сигналы задания и датчиков.

Такая работа блоков системы сокращает выход резерва на рабочий уровень до времени пуска агрегатов кондиционера (компрессора и вентиляторов). На это время недостаток производительности вышедших из строя или выведенных на профилактику блоков легко компенсируется рабочими.

Согласователи БУРP-1М и БИС-1М

При установке модуля ротации стоит учитывать, что он делится на один базовый блок (БУРР-1М) и от 1 до 15 исполнительных блоков (БИС-1М), по одному на каждый кондиционер. Они связаны друг с другом по радиоканалу. Управление кондиционерами исполнительные блоки осуществляют по ИК каналу, с помощью пульта дистанционного управления. Все настройки выполняются с помощью интерактивного меню базового блока БУРР-1М.

Достоинствами системы являются:

Статья в тему:  Как работает напольный кондиционер ballu

Блок ротации для разных кондиционеров

Устанавливать блок ротации для кондиционеров разного типа можно, но при его монтаже и составлении управляющей программы стоит учитывать разницу в производительности. Помимо этого стоит проконсультироваться со специалистом для выяснения сможет ли каждый блок кондиционера принимать управляющие сигналы и реагировать на них.

Поэтому при планировании установки блока ротации для серверных помещений, мы советуем вам пригласить специалиста, который лично оценит ситуацию и даст рекомендации относительно возможности установки модуля ротации.

Поскольку серверная относится к особенно важным помещениям на любом предприятии, выбор и установка кондиционера в серверной должны выполняться с соблюдением целого ряда параметров. Без наличия специальных знаний, навыков и опыта легко допустить ошибку уже на начальном этапе – при подборе оборудования. Чтобы климат-система эффективно справлялась со своей работой, а производительность компьютерного оборудования была высокой, рекомендуется обратиться к услугам профессионалов.

За квалифицированной консультацией обращайтесь к менеджеру нашей компании по телефону или вносите контактные данные в форму обратной связи на сайте. Мы перезвоним в ближайшее время, чтобы уточнить детали, ответить на вопросы и подобрать удобное для вас время приезда мастера.
